단상, 삼상 차이점 쉽게 이해하기
발전소에서 3상 전압 발전하여 송전
전기를 발전소에서 만들죠!
바로 발전소에서 3상 전압을 만들어 송전을 시작합니다.
아래 그림을 보시면 발전소에서 만들어진 전압이 어떤 과정을 거치는지 나옵니다.
발전소에서 만들어진 R,S,T상의 전압들은 변전소를 거친 후 전봇대의 변압기를 통해서 가정, 공장, 빌딩으로
전압을 제공해줍니다.
R,S,T 용어 정리
단상, 삼상에 대해서 공부하다 보면 R,S,T 상이라는 얘기도 나오지만 HOT 상, line, 선간전압이라는 용어들이 나옵니다.
나라별로 조금씩 사용하는 용어가 다르다고 합니다. 모두 같은 의미이니 알아두시면 좋을 것 같습니다.
사람 마다도 어떤 사람은 HOT 상이라고 부르기도 하고 R,S,T상으로 부르기도 합니다.
HOT를 "하트상"이라고 부르기도 하는데 정확한 발음은 "핫" 입니다.
선간전압이란? 상전압이란?
(삼상4선식)
선간전압은 R,S,T 선끼리 연결했을 때의 전압입니다.
상전압은 N 선과 R,S,T선이 연결되었을 때의 전압입니다.

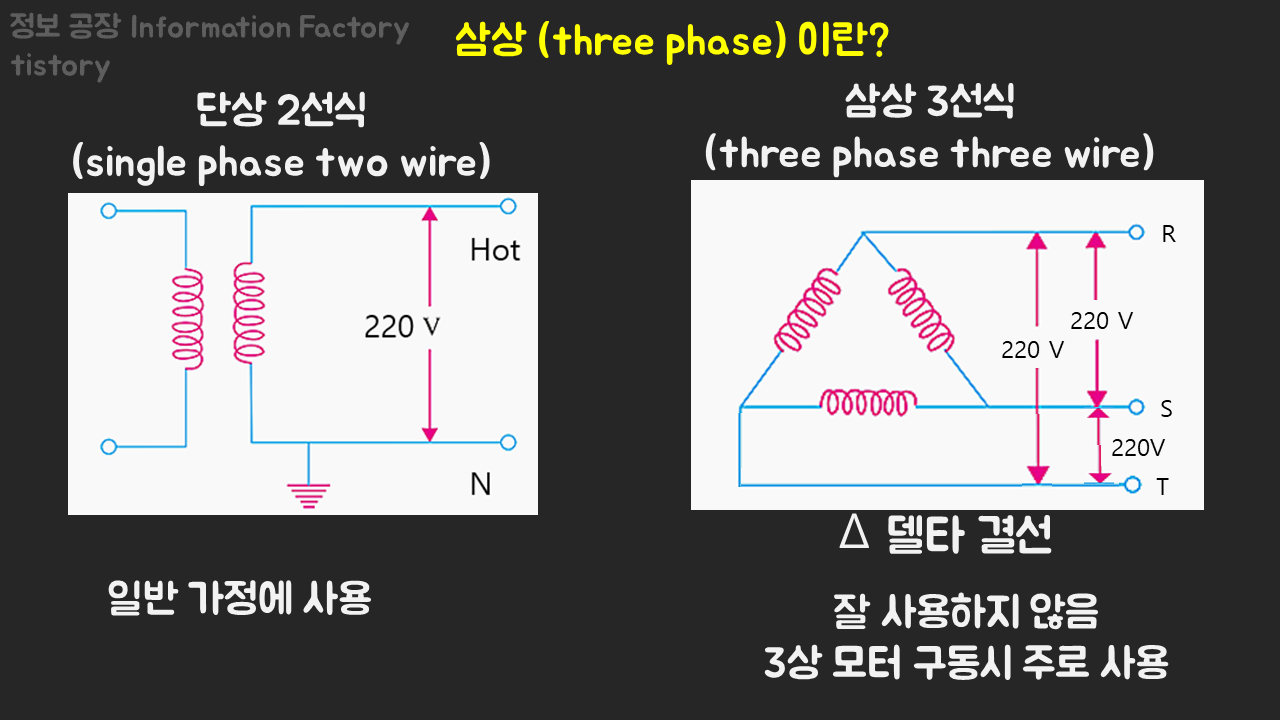

단상이란? 삼상3선식이란?
단상은 2선식은 일반 가정에서 사용되는 방식입니다.
R, S, T선 중 1개와 N 선을 이용하여 220V 전압을 만듭니다.
삼상3선식은 밑에서 배울 삼상4선식과 다르게 N 중성선이 없습니다.
삼상3선식은 많이 이용되는 방식은 아닙니다.
삼상모터를 구동할 때 주로 사용됩니다.
삼상4선식이란?
삼상4선식은 N 중성선을 사용합니다.
많은 빌딩, 공장, 아파트 등에서 삼상4선식을 주로 사용하는데 그 이유는 중성선과 R,S,T를 이용하면 220V를 쉽게 만들 수 있기 때문이죠!
또한, 삼상4선식을 이용하며 삼성3선식도 쉽게 만들 수 있기 때문입니다.

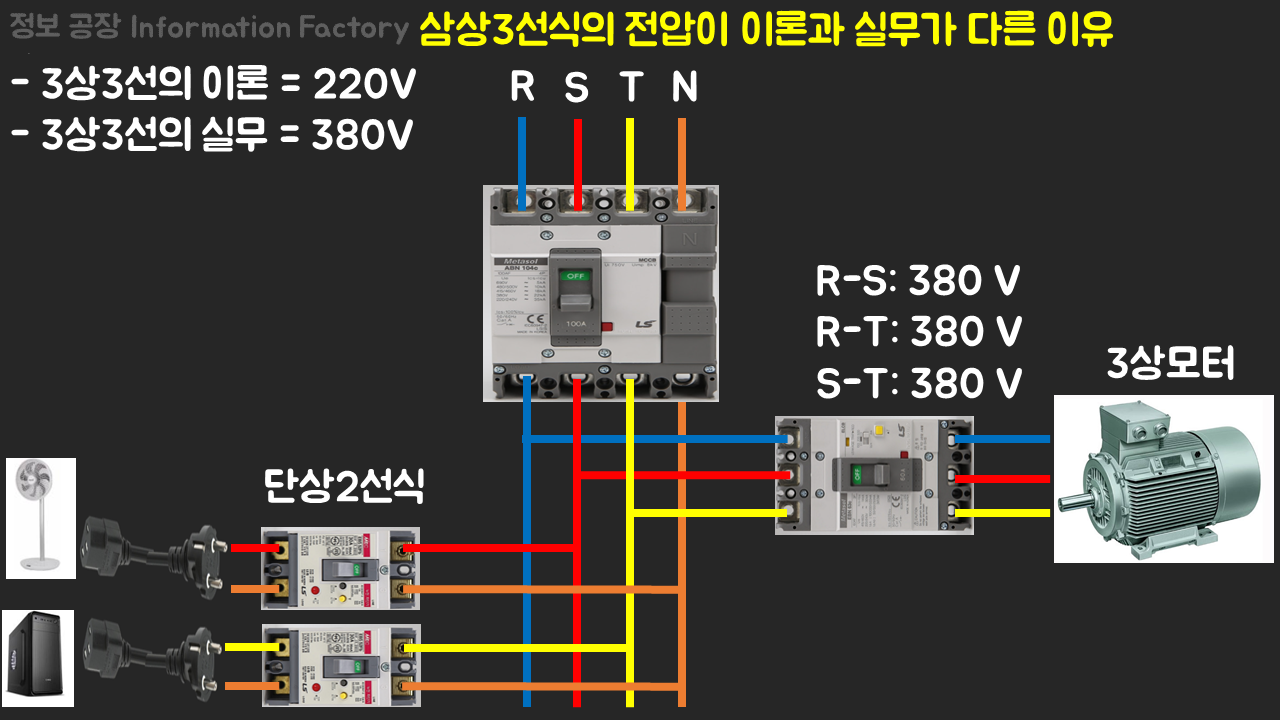

삼상3선식의 이론과 실무가 다른 이유!!
삼상3선식의 이론은 220V이지만 실무에서는 380V로 주로 사용됩니다.
그 이유는 삼상4선식을 입력받아서 삼상3선식을 만들기 때문입니다.
삼상4선식의 선간전압이 380V라고 배웠습니다. 이 상간전압이 그대로 삼상3선식에 사용되기 때문입니다.
자세한 내용은 아래 유튜브 영상을 참고해주세요!

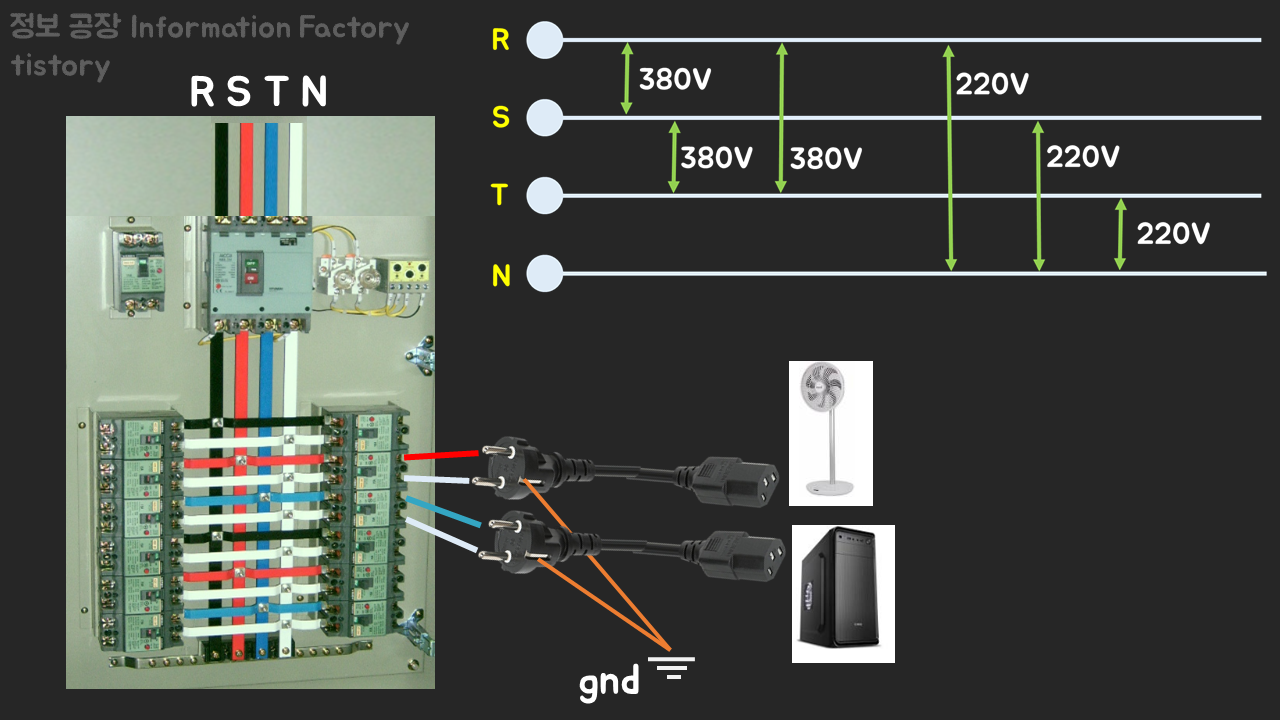

삼상4선식 전압 정리
실제 빌딩,가정,공장으로의 이동
발전소에서 만들어진 3상 전압을 머나먼 송전 과정을 거쳐서 전봇대 변압기까지 도달하게 됩니다.
변압기를 거쳐 다시 분전반까지 이동됩니다.
그러면 이 분전반을 통한 전기를 이용하여 선풍기,에어컨, 컴퓨터 등을 사용하는 거죠!
분전반에서 R,S,T,N 3상4선식으로 받은 전압을 이제 R-N, S-N, T-N 상을 연결하여 220V로 만듭니다.
전원 코드에 보면 돼지코 2개가 있는데 하나는 R,S,T 상 중에 한 개가 되고
나머지 한 개는 N상이 되겠죠?
중성선, 접지선의 차이점은 아래 포스팅을 참고해주세요.
2021.07.18 - [회로/회로 이론] - 중성선, 접지선 차이와 역할 쉽게 이해하기
감사합니다.
